Das annotate-equations Paket

1. Einführung

Das annotate-equations Paket ist ein nützliches Werkzeug für LaTeX-Dokumente, das es ermöglicht, mathematische Gleichungen mit Anmerkungen und Kommentaren zu versehen. Dies kann besonders hilfreich sein, um die einzelnen Teile einer komplexen Gleichung zu erklären oder zusätzliche Informationen direkt neben der Gleichung bereitzustellen. Das Paket bietet eine einfache und flexible Methode, um Anmerkungen hinzuzufügen und zu formatieren.

2. Installation

Um das annotate-equations Paket in Ihrem LaTeX-Dokument zu verwenden, fügen Sie die folgende Zeile in die Präambel Ihres Dokuments ein:

\usepackage{annotate-equations}

Stellen Sie sicher, dass Ihre LaTeX-Distribution auf dem neuesten Stand ist, um alle Funktionen des Pakets nutzen zu können.

3. Optionen und Einstellungen

Das annotate-equations Paket benötigt keine speziellen Optionen zur Konfiguration. Es stellt einfache Befehle zur Verfügung, um Anmerkungen hinzuzufügen. Standardmäßig kann die Position der Anmerkungen relativ zur Gleichung angepasst werden.

Syntax

Der Befehl wird nach der Gleichung gesetzt, und der Aufbau ist dabei wie folgt:

4. Beispiele

Hier sind einige praktische Beispiele, die die Verwendung des annotate-equations Pakets demonstrieren:

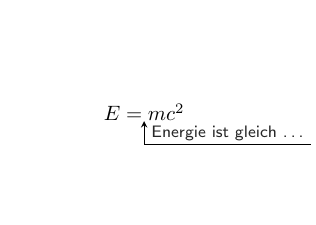

Beispiel 1: Einfache Anmerkung

\documentclass[margin=50pt]{standalone}
\usepackage{annotate-equations}

\begin{document}

$\tikzmarknode{energie}{E = mc^2}$
\annotate{below}{energie}{Energie ist gleich \ldots}
\end{document}

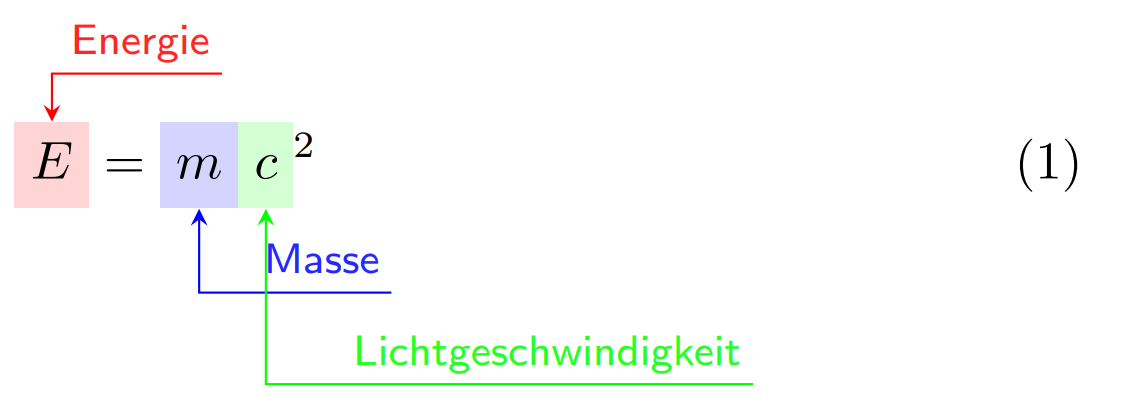

Beispiel 3: Anmerkungen mit Farben und Pfeilen

\documentclass{article}
\usepackage{amsmath}
\usepackage{annotate-equations}

\begin{document}

\begin{equation}
\eqnmarkbox[red]{energie}{E} = \eqnmarkbox[blue]{masse}{m}\eqnmarkbox[green]{licht}{c}^2
\end{equation}
\annotate[yshift=2ex]{right}{energie}{Energie}
\annotate[yshift=-1ex, xshift=2ex]{below}{masse}{Masse} \annotate[yshift=-5ex, xshift=3ex]{below}{licht}{Lichtgeschwindigkeit}
\end{document}

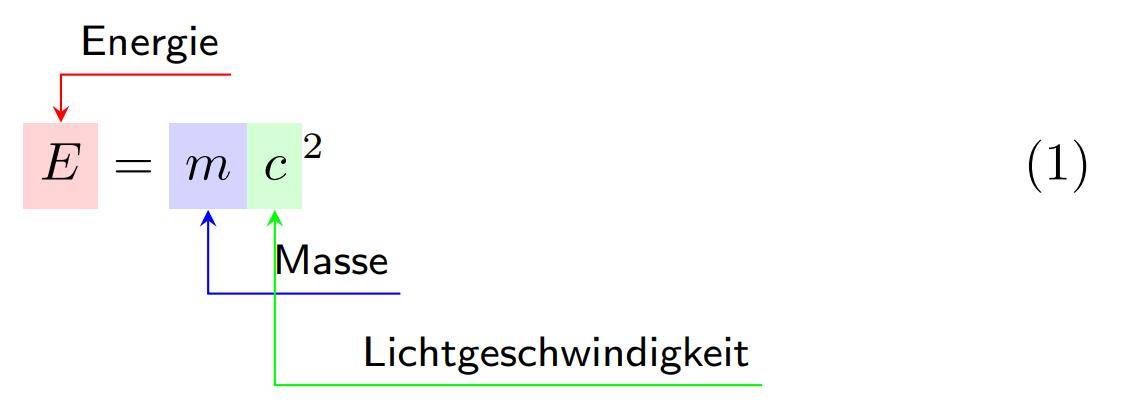

Beispiel 4: Anmerkungen mit Farben, Pfeilen und schwarzer Schrift

\documentclass{article}
\usepackage{amsmath}
\usepackage{annotate-equations}

\begin{document}

\begin{equation}
\eqnmarkbox[red]{energie}{E} = \eqnmarkbox[blue]{masse}{m}\eqnmarkbox[green]{licht}{c}^2
\end{equation}
\annotate[yshift=2ex, color=black]{right}{energie}{Energie}
\annotate[yshift=-1ex, xshift=2ex,color=black]{below}{masse}{Masse} \annotate[yshift=-5ex, xshift=3ex,color=black]{below}{licht}{Lichtgeschwindigkeit}
\end{document}

5. Erweiterte Funktionen

Das annotate-equations Paket bietet zusätzliche Funktionen zur Anpassung von Anmerkungen:

• Positionierung: Anmerkungen können flexibel positioniert werden, indem die Parameter xshift und yshift verwendet werden.
• Farbanpassung: Anmerkungen können mit verschiedenen Farben versehen werden, um unterschiedliche Teile der Gleichung hervorzuheben.
• Pfeile und Linien: Anmerkungen werden mit Pfeilen oder Linien versehen, um die Zuordnung zu den entsprechenden Teilen der Gleichung klarer zu machen.
